盤扣式腳手架常用的規格尺寸參數
盤扣式腳手架型號分類

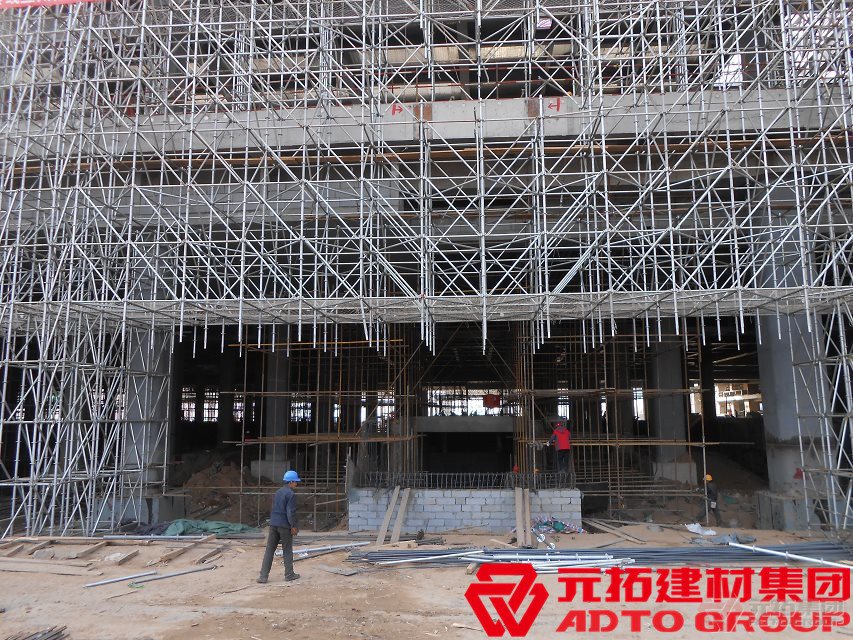

盤扣式腳手架的型號，根據《建筑施工承插型盤扣式鋼管腳手架安全技術標準》JGJ/T 231-2021,主要分為標準型（B型）和重型（Z型）兩類。
Z型：就是市場上常說的60系列，立桿直接為60.3mm，材質Q355B，常用于重型支撐，如橋梁工程。
B型：也就是48系列，立桿直徑48.3mm，材質Q355B，常用于房建項目中。
另外，根據盤扣式腳手架立桿連接方式，又分為外套筒連接與內連接棒連接兩種形式。目前市場上60系列的盤扣式腳手架一般采用內連接，而48系列盤扣式腳手架一般是外套筒連接。
盤扣式腳手架規格
盤扣式腳手架主要桿件為：立桿，橫桿，斜桿，可調托構成。 立桿：圓盤之間的距離為500mm，所以，立桿的規格模數為500mm，具體常用的規格有500mm，1000mm，1500mm，2000mm，2500mm，另外還有基座200mm和350mm。
以48系列盤扣式腳手架立桿為例，其中圓盤厚度為10mm，材質為Q235；立桿主材壁厚為3.25mm，材質為Q355B，外套筒壁厚為5mm，材質為Q235。
橫桿：型號規格模數為300mm。常規型號有300mm，600mm，900mm，1200mm，1500mm，1800mm。（這里要注意，所謂型號900mm是指橫桿連接的兩側立桿的中心間距為900mm，實際橫桿長度不是900mm，大概為850mm） 以48系列盤扣式腳手架橫桿為例，其插銷厚度為5mm，材質為Q235；橫桿主材壁厚為2.75mm，材質為Q235。
可調上下托：可調上托螺桿長度600mm，使用時絲桿外露長度嚴禁超過400mm；可調底座螺桿長度500mm，使用時絲桿外露長度嚴禁超過300mm。 可調上下托的托板厚度都為5mm，底座邊長尺寸為100mmX100mm，上托邊長尺寸為170mmX150mm，其中上托鋼板高度為50mm。
想了解更多盤扣式腳手架相關內容，請繼續閱讀《盤扣式腳手架六大優勢》。
